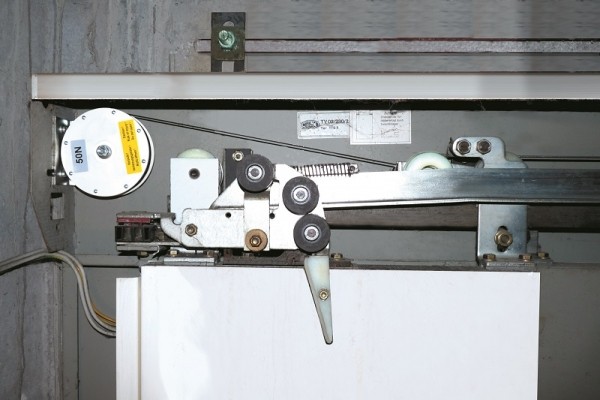

Exemple-de-montage-dun-enrouleur-pour-portes-coulissantes-avec-corniere-de-montage-1

Régler la force de fermeture d’un enrouleur pour portes coulissantes

Le fonctionnement optimal d’un enrouleur pour portes coulissantes est assuré dès lors que les portes coulissantes manœuvrent librement. Ainsi, c’est lors de l’ouverture que l’enrouleur emmagasine la force nécessaire pour retenir le battant coulissant lors de la fermeture. Les enrouleurs pour portes coulissantes sont réglables ; la vitesse de fermeture peut être ajustée au poids du battant, à sa longueur de course et à la force de fermeture que l’on souhaite obtenir.

Cet article donne des précautions de montage et d’entretien afin de régler de façon optimale un enrouleur pour portes coulissantes. Deux types d’enrouleurs pour portes coulissantes sont traités :

  • Les enrouleurs à carré femelle. Ils sont fournis avec une cornière de montage. Ces enrouleurs s’installent sur une porte coulissante dotée d’un boulon. Il peut s’agir d’un boulon carré de 8mm ou un boulon brut avec collet carré (DIN 603).
  • Les enrouleurs avec limiteur de couple. Ils sont fournis avec son support (en acier zingué ou AISI 304). Le monter sur un mur ou un plafond sera facilité en fixant le support avec des vis sans tête à la plaque de montage adaptée (accessoire à commander grâce à la référence 070114).

Un enrouleur avec limiteur de couple permettra de prévenir les erreurs de manipulations qui conduisent à l’endommagement du ressort.

Ajuster la force de fermeture d’un enrouleur pour portes coulissantes

La force de fermeture de l’enrouleur est à adapter à la porte coulissante par prétension au moment du montage. Au plus le ressort est précontraint, au plus la course de travail est courte. Il est donc recommandé, au préalable, de mesurer la force de manœuvre nécessaire à l’ouverture du battant grâce à un peson à ressort afin d’ajuster l’enrouleur.

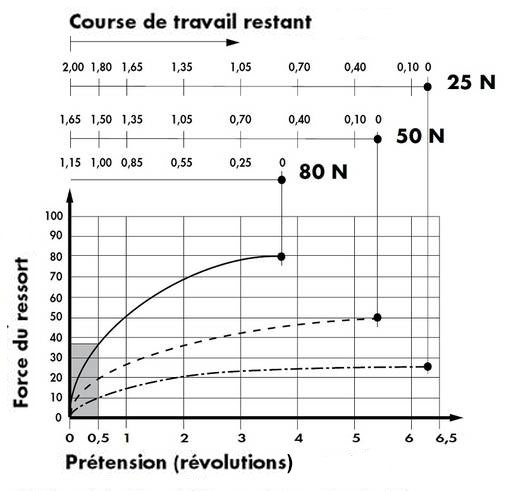

Le graphique ci-dessous indique le nombre de tours de précontrainte à donner au ressort selon la course de travail restant.

Graphique de réglage d’un enrouleur pour portes coulissantes

Exemple de lecture pour un enrouleur à 50 N. 2 tours de précontrainte doivent être donnés. Ainsi, la force de fermeture mesurera environ 38 N, la course de travail possible au maximum sera 1,05 m. Si l’on précontraint l’enrouleur moins, la course sera plus longue, mais la force de fermeture à la fin sera plus faible.

Indications de montage pour un enrouleur à carré femelle.

On commence par installer l’enrouleur sur le carré. Puis il faudra précontraindre en tirant le câble ou en tournant l’enrouleur à la main. Attention toutefois : le ressort d’un tel enrouleur peut être facilement endommagé si le câble est lâché par erreur car l’enrouleur se débande sans contrôle.

Indications de montage pour un enrouleur avec limiteur de couple

Le limiteur de couple intégré permet d’éviter une erreur de manipulation lors de la précontrainte du ressort.

Sur ce modèle d’enrouleur avec limiteur de couple, deux écrous de serrage sont placés sur les deux côtés. Leur donner des tours permet de régler la force de fermeture de l’enrouleur :

  • donner des tours dans le sens de la flèche, comme matérialisé sur l’image ci-dessous, permet d’augmenter la prétension.
  • Donner des tours dans le sens inverse diminuera la prétension.
