Le ferme-porte Direkt est-il la solution qui vous convient ?

Le ferme-porte Direkt assiste la fermeture des portillons, portails et portes. Il fonctionne comme un ressort à gaz : lorsque la porte est ouverte, la tige du ferme-porte est rentrée dans son cylindre, compressant le gaz. A la fermeture de la porte, la pression se relâche, la tige est repoussée vers l’extérieur.

Il existe deux versions du ferme-porte Direkt.

Le direkt 150mm sera préconisé pour un portillon respectant les dimensions suivantes. Elles doivent obligatoirement être inférieures à 2500mm de hauteur et être comprise entre 750mm et 1200mm de largeur. Le portillon ne doit également pas excéder les 80 kilos. (Pour plus d’informations, se référer au tableau ci-dessous). Une porte de dimension ou de poids supérieur devra être équipée d’un Direkt 200mm.

Le direkt 200mm sera, lui, préconisé pour les cas particuliers. Il est adapté pour toutes ouvertures de grande dimension et pour tous battants pouvant nécessiter une grande puissance de fermeture. Cela s’applique par exemple pour des portes larges et pour des situations de paumelles et de poteaux défavorables.

Le direkt est un ferme-porte ne nécessitant pas de boitier. Ce qui représente un gain de place important et une plus grande esthétique pour garantir une fermeture automatique des portes.

Propriétés additionnelles du ferme-porte Direkt

Avec le Direkt, la vitesse de fermeture de la porte est continue. Il est cependant possible de la réguler manuellement et ainsi contrôler la force de l’accoup final. Pour plus de sécurité, notamment dans certains espaces publics ou sur certaines portes-battantes fortement utilisées, nous proposons un accessoire de porte additionnel permettant d’empêcher d’autres utilisateurs de modifier la vitesse de fermeture.

Enfin, il est possible grâce à la bague de réglage de bloquer de manière temporaire la fermeture de la porte. Cette opération doit cependant rester exceptionnelle.

Les caractéristiques techniques pour choisir son Direkt :

Le DIREKT est disponible en deux longueurs :
• Le Direk 150 propose une course de 150 mm
• Le Direkt 200 propose une course de 200 mm

Le tableau ci-dessous préconise le modèle le plus adapté à votre type de portillon ou de porte-battante.

  DIREKT 150 DIREKT 200
Poids du battant* jusqu’à env. 80 kg jusqu’à env. 100 kg
Hauteur du battant jusqu’à env. 2500 mm jusqu’à env. 2500 mm
Largeur du battant env. 750 – 1200 mm env. 750 – 1500 mm
Force de fermeture** env. 10 – 25 Nm env. 10 – 60 Nm

* Pour des portes à paumelles montantes, nous fournissons un modèle spécial avec rotule aux deux extrêmes. Solutions spéciales possibles sur demande. Contactez-nous !
** Dépend de la position de montage et du type

En cas de doute, nous calculons pour vous la version appropriée. Remplissez simplement ce questionnaire. Attention, un ferme-porte mal dimensionné ne remplira pas convenablement sa fonction.

DIREKT : Accessoires de fixation standard

Notices de montage

Lorsque l’on installe un ferme porte DIREKT, il faut faire attention à ce qu’il soit positionné sur la porte fermée dans un angle aussi favorable que possible. Cela assure qu’il possède toujours assez de puissance à la fin de la fermeture. Nous vous préconisons de fixer le DIREKT dans le trou d’équerre le plus éloigné du poteau.

Pour assurer un bon fonctionnement, il faut respecter l’entraxe à la paumelle donnée. Cette cote dépend du type de paumelle, des possibilités de fixation de l’équerre de montage et de la position du panneau de porte au poteau.

Montage du ferme-porte DIREKT 150

Les dessins suivants représentent quelques situations de paumelles typiques et leurs distances de montage optimales pour le DIREKT 150.

Exemple 1 : Exemple 2 :  Exemple 3 :

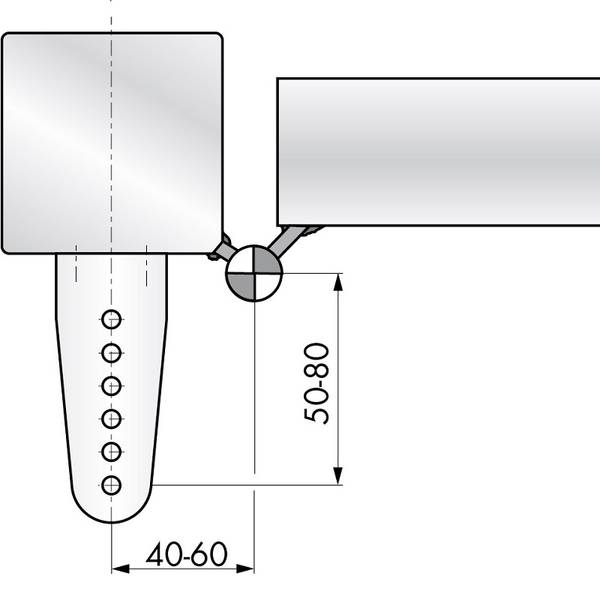

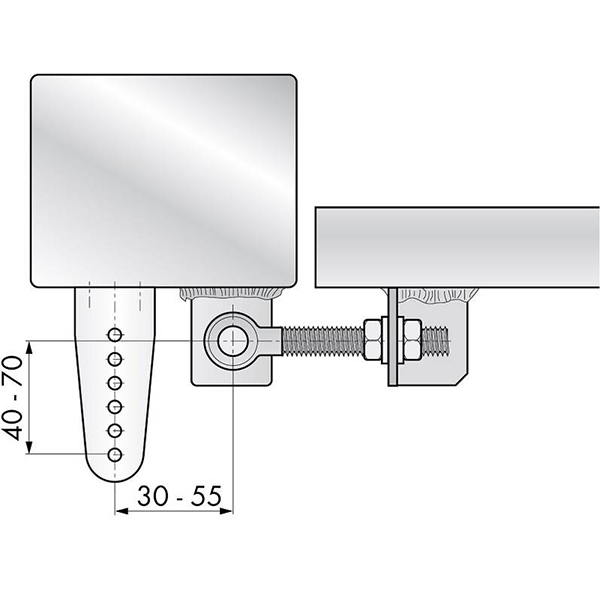

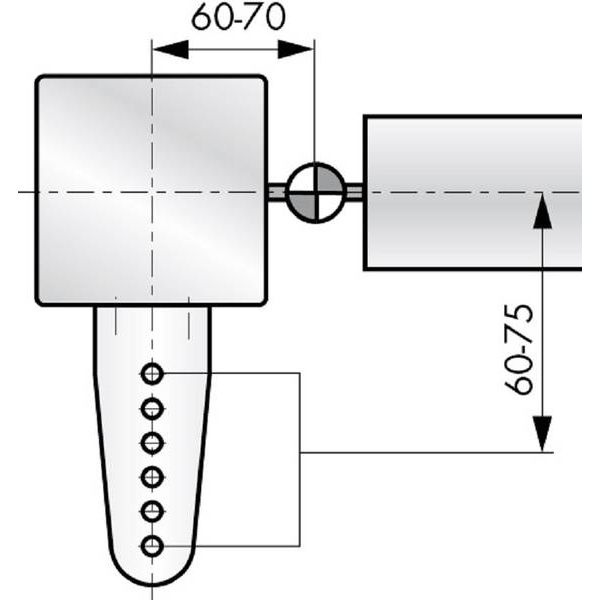

 Cotes de montage du DIREKT 150 sur des portes avec des paumelles rapportées par soudure à un côtéCotes de montage du DIREKT 150 sur des portes avec paumelles rapportées par soudure au milieu    Cotes de montage du DIREKT 150 sur des portes avec paumelles à boulons à œillet
Pour des portes avec paumelles montantes, il y a un modèle du DIREKT spécial, avec rotules aux deux bouts et une équerre de montage avec taraudages. Le direkt peut également s’installer en partie haute, basse, médiane tant que vous respectez les côtes d’installation préconisés.

Montage du ferme-porte DIREKT 200

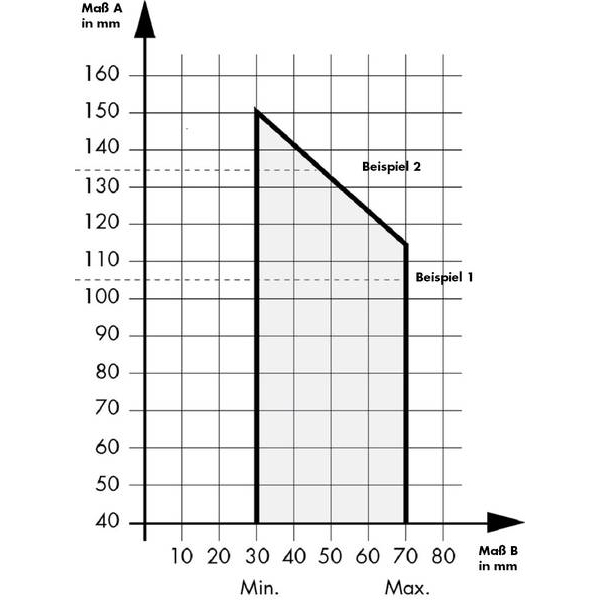

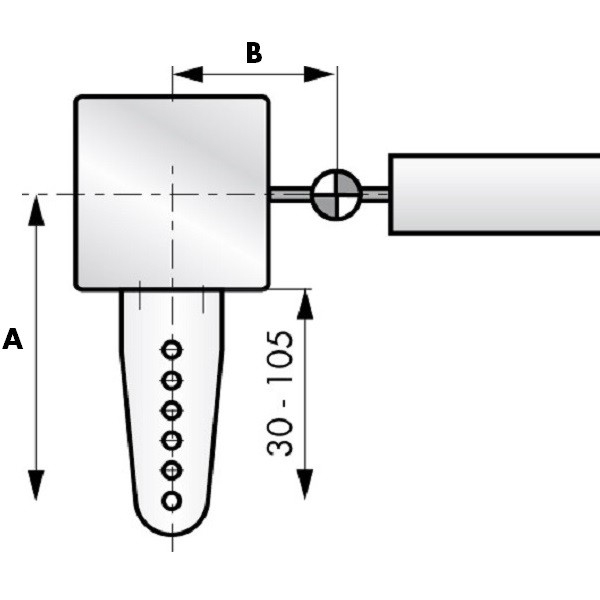

Dans le cas du ferme-porte DIREKT 200, des cotes de montage individuelles dépendantes de la géométrie du poteau et de la position des paumelles sont à respecter. Afin que vous puissiez vérifier si le DIREKT 200 est approprié pour votre application, veuillez mesurer la distance entre le milieu de la paumelle et le bord avant du poteau. Il faut y additionner la distance probable au perçage de l’équerre de montage 205450 (mini 30 mm, maxi 105 mm) pour obtenir la cote de montage A. Une valeur de cote A plus grande que dans le tableau réduira l’angle d’ouverture maxi.

Exemple 1 : Exemple 2 :
Cote A devrait être 105 mm
Cote B : possible de 30 à 70 mm
Cote A devrait être 135 mm
Cote B : possible de 30 à 45 mm

Vous avez désormais toutes les connaissances pour bien sélectionner votre ferme-porte Direkt !
