Choisir un amortisseur-limiteur d’ouverture modèle TB ou modèle TBR
Un amortisseur-limiteur d’ouverture amortit l’ouverture d’une porte battante (et par là même contrôle son angle d’ouverture) et retient la fermeture. Une option permet de bloquer le battant en position ouverte. Ainsi, la vitesse d’ouverture et la vitesse de fermeture d’une porte battante sont contrôlées et réglables.
Il existe une large gamme de modèles TB et TBR qui sont proposés :
- avec ou sans possibilité de régler la force de fermeture
- de diamètre et de longueur différents
- en coloris et composition différents
Afin de sélectionner le modèle qui conviendra à votre cas particulier, il est important de choisir le modèle mais aussi le kit de montage adapté. Cet article présente les caractéristiques techniques des modèles et des kits de montage.
Toutefois, il sera nécessaire de remplir le questionnaire de choix afin que notre équipe technique configure votre modèle de façon personnalisée.
Critères de sélection d’un amortisseur-limiteur d’ouverture modèle TB ou modèle TBR
Sélectionner le modèle d’amortisseur-limiteur d’ouverture TB ou TBR adéquat dépendra de la porte et des caractéristiques techniques attendues du limiteur d’ouverture.

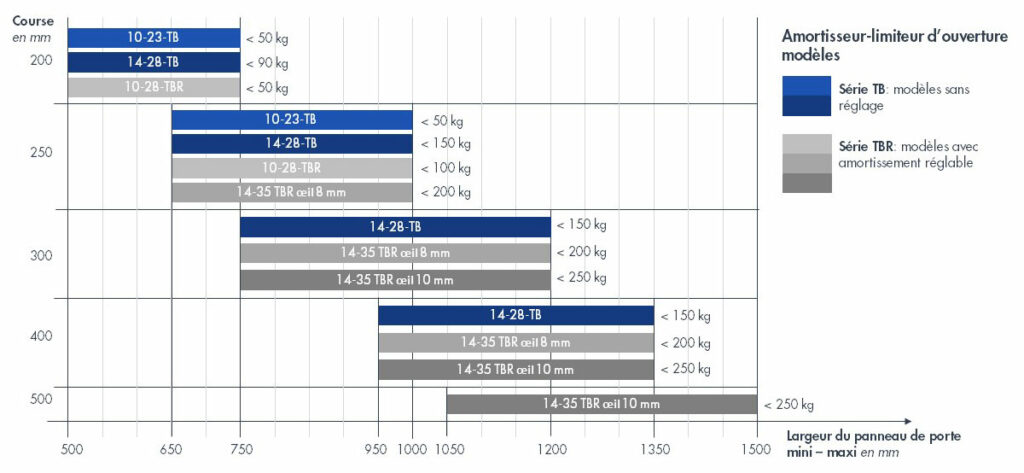

L’image ci-contre prend en compte ces données pour vous aiguiller sur le modèle qui convient selon :
- le poids du battant
- la largeur du panneau de porte
- le souhait d’un amortissement réglable (modèle TBR) ou non (modèle TB)
- les dimensions du modèle (voir aussi le chapitre concerné)
Attention, pour garantir un fonctionnement optimal, nous vous conseillons de le questionnaire technique. En fournissant des informations sur les dimensions de votre porte nous déterminerons l’amortisseur-limiteur d’ouverture approprié, nous calculerons gratuitement les points de fixation correspondants et vous recommanderons les accessoires de fixations.
Vous pouvez retourner ce questionnaire rempli à l’adresse contact@soref.store.
Références de commande d’un amortisseur-limiteur d’ouverture
Un amortisseur-limiteur d’ouverture de modèle TB ou TBR se définit par le diamètre de la tige K et du cylindre Z, la course (= Hub) et la longueur totale La (= Gesamtlänge La) sur le modèle de droite ci-dessous. Le schéma de gauche donnera les dimensions de la chape mâle.
Références de commande d’un modèle TB
Serie TB 10-23 où øK = 10 mm et øZ = 23 mm
| Course (mm) | Longueur (mm) | Angle d’ouverture | Blocage | Acier peint RAL 9006 | Inox 304 | Inox 316 |
| 200 | 500 | 95° | non | 302000-2 | 302002 | 302004 |
| 200 | 500 | 95° | oui | 302001-2 | ||
| 200 | 510 | 95° | oui | 302003 | 302005 | |
| 250 | 600 | 120° | non | 302006-2 | 302010 | 302012 |
| 250 | 600 | 120° | oui | 302007-2 | ||
| 250 | 610 | 120° | oui | 302011 | 302013 | |
| 250 | 660 | 120° | non | 302008-2 | ||
| 250 | 660 | 120° | oui | 302009-2 |
Serie 14-28 où øK = 14 mm et øZ = 28 mm
| Course (mm) | Longueur (mm) | Angle d’ouverture | Blocage | Acier peint RAL 9006 | Inox 304 | Inox 316 |
| 200 | 500 | 95° | non | 302014-2 | ||
| 200 | 510 | 95° | non | 302016 | 302018 | |
| 200 | 510 | 95° | oui | 302015-2 | 302017 | 302019 |
| 250 | 600 | 120° | non | 302020-2 | 302022 | 302024 |
| 250 | 610 | 120° | oui | 302021-2 | 302023 | 302025 |
| 300 | 750 | 120° | non | 302026-2 | 302028 | 302030 |
| 300 | 750 | 120° | oui | 302027-2 | 302029 | 302031 |
| 400 | 1000 | 120° | non | 302033-2 | 302035 | 302037 |
| 400 | 1000 | 120° | oui | 302034-2 | 302036 |
Références de commande d’un modèle TBR
Serie TBR 10-28 où øK = 10 mm et øZ = 28 mm
| Course (mm) | Longueur (mm) | Angle d’ouverture | Blocage | Acier peint RAL 9006 | Inox 304 | Inox 316 |
| 200 | 550 | 95° | non | 302200-2 | 302202 | 302203 |
| 250 | 600 | 120° | non | 302204-2 | 302205 | 302206 |
Serie TBR 14-35 où øK = 14 mm et øZ = 35 mm
| Course (mm) | Longueur (mm) | Angle d’ouverture | Blocage | Acier peint RAL 9006 | Inox 304 | Inox 316 |
| 250 | 650 | 120° | non | 302210-2 | 302213 | 302215 |
| 250 | 650 | 120° | non | 302211-2 | 302214 | 302216 |
| 250 | 650 | 120° | oui | 302212-2 | 302238 | |
| 300 | 750 | 120° | non | 302217-2 | 302220 | 302222 |
| 300 | 750 | 120° | non | 302218-2 | 302221 | 302223 |
| 300 | 750 | 120° | oui | 302219-2 | 302239 | |
| 400 | 950 | 120° | non | 302224-2 | 302230 | 302232 |
| 400 | 950 | 120° | non | 302225-2 | 302231 | 302233 |
| 400 | 950 | 120° | oui | 302226-2 | ||
| 400 | 950 | 120° | oui | 302227-2 | ||
| 500 | 1150 | 120° | non | 302234-2 | ||
| 500 | 1150 | 120° | oui | 302235-2 |
Kits de montage d’un amortisseur-limiteur d’ouverture modèle TB ou modèle TBR
Un montage sur porte en acier ou porte à paroi mince nécessitera des équerres de montage (Ref 205197) et des plaques de montage (Ref 205468).
Composition du kit de montage 1
Pour un montage sur porte à feuillure ou porte à recouvrement.
1 équerre de montage en 3 RAL différents :
- zinguée (Ref 205197)
- AISI 304 (Ref 205249)
- AISI 316 (Ref 205455)
1 équerre TB de dimensions 40x40x40 et goujon Ø 8 mm. 3 RAL différents :
- zinguée (Ref 205262)
- AISI 304 (Ref 205282)
- AISI 316 (Ref 205456)
Composition du kit de montage 2
Spécifique pour un montage en dos de porte.
1 équerre de montage en 3 RAL différents :
- zinguée (Ref 205197)
- AISI 304 (Ref 205249)
- AISI 316 (Ref 205455)
1 équerre TB de Ø42 mm et goujon Ø8 mm. 2 RAL différents :
- zinguée (Ref 205261)
- AISI 304 (Ref 205281)
Composition du kit de montage 3
Spécifique pour un montage sur une porte avec huisserie étroite ou une rainure.
1 équerre de montage en 3 RAL différents :
- zinguée (Ref 205197)
- AISI 304 (Ref 205249)
- AISI 316 (Ref 205455)
1 équerre TB de dimensions 50x40x20 et goujon Ø8 mm. 2 RAL différents :
- zinguée (Ref 205263)
- AISI 304 (Ref 205225)
Dimensions de la chape mâle des modèles TB et TBR
Chaque amortisseur-limiteur d’ouverture est fourni avec une chape mâle. Les dimensions différents selon les modèles. Voir ci-dessous.
Les dimensions annoncées sont similaires quelque soit le modèle TB ou TBR.
| Dimensions | Modèles 10-23 et 10-28 | Modèles 14-28 | Modèles 14-28V et 14-35 | Modèles 14-35-1 |
| A | M8 | M10 | M10 | M10 |
| B | Ø10 | Ø14 | Ø14 | Ø14 |
| C | Ø8 | Ø8 | Ø8 | Ø10 |
| D | 22 | 30 | 27 | 27 |
| E | 14 | 18 | 18 | 18 |
| F | 32 | 40 | 36 | 36 |
| G | 10 | 10 | 10 | 10 |
| H | 10 | 10 | 10 | 10 |
Vous souhaitez passer commande ?
Ce produit est configurable, c’est-à-dire qu’il peut être ajusté par nos équipes techniques pour convenir à votre besoin. Pour cela, nous vous invitons à remplir la fiche de renseignement en cliquant ici.
Vous pouvez ensuite nous la renvoyer sur l’adresse : contact@soref.store
Le service client est à votre écoute du lundi au vendredi de de 8h30 à 17h30 au +33 (0)139 739 737
Ces produits sont fabriqués par la marque Dictator. Retrouvez-les sur le site :
Limiteur d’ouverture de porte TB avec set de fixation
Les amortisseurs-limiteurs d’ouverture contrôlent et ralentissent le mouvement de portes battantes sur tout leur trajet pour prévenir d’une ouverture brusque. Ils diminuent l’angle d’ouverture afin de préserver des chocs du battant ou de la dégradation des paumelles.
